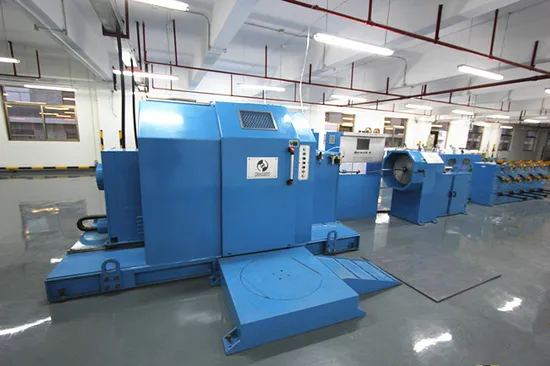

- Single-Twist-Verkabelungsmaschine

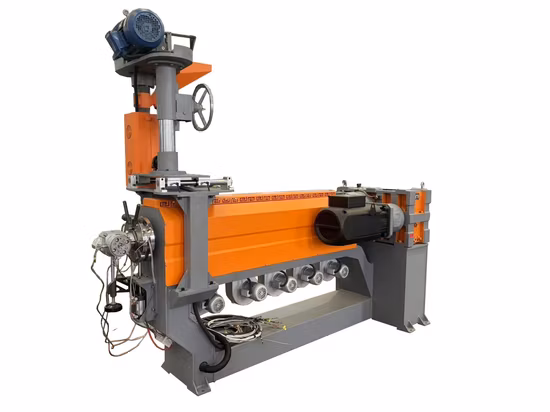

- Kerndraht-Extrudermaschine
- Mantelkabel-Extrudermaschine
- Drahtziehmaschine
- Twist Buncher-Maschine
- Doppelschlag-Verseilmaschine
- Schäumende Extrudermaschine
- Panzerungsmaschine
- Kupferband-Abschirmmaschine
- Stahlbandpanzerungsmaschine
- Aufnahmemaschine
- Auszahlungsmaschine
- Motorisierte Auszahlungsmaschine
- Passive Auszahlungsmaschine
Hochgeschwindigkeits-Doppelverseilmaschine
Hochgeschwindigkeits-Doppellitzen-Verdrillungsmaschine für Kupferdrahtkabel. Sie eignet sich zum Verseilen von PVC- oder
Basisinformation
Modell Nr. | WLT1250 |
Angetriebener Typ | Elektrisch |
Zustand | Neu |
Zertifizierung | RoHS, ISO, CE |
Garantie | 12 Monate |
Automatische Note | Automatisch |
Schimmelleben | 300.000–1.000.000 Schüsse |
Typ | Doppelte Drehung |
Modell | 1250 mm 1600 mm |
Motor | Siemens Wechselstrommotor |
Treiber | Yasikawa- oder Siemens-Wechselrichter |
Lager | NSK |
Antriebsriemen | Ep |
Elektrisches Niederspannungsteil | Siemens oder Schnerder |
SPS | Siemens |
OEM-Service | Positiv |
Transportpaket | Seetüchtiges Paket |
Spezifikation | SGS |
Warenzeichen | WELLION |
Herkunft | China |
HS-Code | 8477900000 |
Produktionskapazität | 50 Einheiten/Jahr |
Produktbeschreibung
Hochgeschwindigkeits-Kupferdrahtkabel-Doppellitzen-Verdrillmaschine
Es eignet sich zum Verseilen von PVC- oder anderen kunststoffisolierten Drähten mit hoher Geschwindigkeit und stabiler Verdrillungssteigung. - Allgemeine Spezifikation:
Anwendung | 5 PVC | 7 CU/AL | 19CU/AL |
Einlassdrahtdurchmesser (mm) | 1.2---3.2 | ||
Max. Querschnitt (mm2) | 50 | 70 | |
Fertiger Durchmesser (mm) | 22 | 9.5 | 11 |
Verlegeabstand (mm) | 50---500 | 40---300 | 50---500 |
Rotationsgeschwindigkeit der Wiegenfliege | 900 U/min / max. (1800 Drehung) | ||
Spulengröße | 1250 mm x 950 mm x 80 mm (Bohrung) | ||
Anheben der Spule | Zapfentyp; mit Elektro-Bewegungsplattform | ||
Stromversorgung | 380V 50HZ | ||
Luftversorgung | 6 kg-cm2 | ||
Bremssystem | Pneumatische Scheibenbremse |
- Hauptbestandteile:
NEIN. | Menge | Einheit | Name | Typ | Hersteller |
01-1 | 1 | Satz | Auszahlen | 7 Köpfe Flyer zahlen sich aus | WELLION |
02-0 | 1250 mm Doppelzwirnmaschine | WELLION | |||
02-1 | 1 | Satz | Basis des Einlasses | WELLION | |
02-2 | 1 | Satz | Übertragungssystem | WELLION | |
02-3 | 1 | Satz | Leistung | WELLION | |
02-4 | 1 | Satz | Rotationskörper | WELLION | |
02-5 | 1 | Satz | Wiegenfliege | WELLION | |
02-6 | 1 | Satz | Wiegenkörper | WELLION | |
02-7 | 1 | Satz | Matrize für Drahtdurchführung | WELLION | |
02-8 | 1 | Satz | Verfahreinheit | WELLION | |
02-9 | 1 | Satz | Einheit abheben | WELLION | |
02-10 | 1 | Satz | Spulenspanneinheit | WELLION | |
02-11 | 1 | Satz | Spule laden/entladen | WELLION | |
02-11 | 1 | Satz | Verseilungsschlaglängen-Kontrolleinheit | WELLION | |
02-12 | 1 | Satz | elektrische Steuereinheit | WELLION | |
02-13 | 1 | Satz | Schutzabdeckung | WELLION |
Unsere Dienstleistungen: Wir sind in der Lage, unseren Kunden vor dem Verkauf Dienstleistungen anzubieten, bei denen sie eine kundenspezifische Gestaltung der Produktionslinie auf der Grundlage spezieller Produktanforderungen anbieten, bei Bedarf die Zeichnung der Ausrüstungsanordnung der Produktionsanlage konfigurieren und auf die Fabrikumgebung zugreifen. Außerdem sind wir in der Lage, die Schulung der Techniker des Kunden in der Bedienung der Maschine sowie technische Unterstützung bei der Herstellung von Drahtkabeln anzubieten. In Bezug auf den Kundendienst sind wir verpflichtet, einen Installations- und Inbetriebnahmeservice im Werk des Kunden anzubieten. Auch die regelmäßige Wartung und der Produktverfolgungsservice werden während der gesamten Lebensdauer der Maschine durchgeführt. Zu jedem Problem können Sie jederzeit eine Rückmeldung an den kompetenten Servicetechniker unseres Unternehmens geben, und die Lösung wird mit hoher Qualität und effizient bereitgestellt. Warum sollten Sie sich für uns entscheiden?
